一、概述
拉挤玻璃钢梯子间中玻璃钢型材是由玻璃纤维纱、玻璃纤维连续毡等,在拉挤设备的牵引下浸胶后经模具系统加热成型,从而得到表面光洁、强度极高的玻璃钢型材,型材再按图纸切割下料,组接成拉挤式玻璃钢平台、梯子、栅栏等产品质轻高强,比传统模压产品外观秀丽、舒适,受到用户、设计及施工单位的青睐。
拉挤玻璃钢产品具有良好的防腐性,所以在具有腐蚀性的环境的工程中是替代钢材的的产品,将越来越得到广泛的应用。
二、拉挤型玻璃钢梯子间产品特点:
1、拉挤产品的物理机械性能,特别是纵向比强度和比刚度相当突出;
2、拉挤工艺过程为自动控制,产品质量稳定;
3、生产效率高;
4、因工艺中使用8吨以上拉挤机,劣制原料无法使用,保证了产品的质量;
5、可加工任何复杂截面的直线型恒截面复合材料型材;
6、产品尺寸精度高,表面平掌滑;
7、生产环境卫生环保,劳动强度低;
8、在各种酸、碱性水中有良好的耐腐蚀性及抗老化性;
另还有重量轻、分子聚合密度高、安装方便等特点,故而能减轻施工强度,延长服务年限(40年以上),节约矿井建设投资,减少服务期间的维修费用。本产品适用于各种立井井筒不同井径、不同位置的布置和4m、5m、6m等多种(层间距)规格。
三、型号的组成及代表意义
四、结构特征
拉挤式玻璃钢梯子间由大梁,小梁、牛腿、平台、栅栏、梯子、压钩、挂钩、小梁、支座、紧固件等制品件组成,均由国家煤炭设计院设计,结构合理,综合密切,连接牢固,安全可靠,安装方便,同时具备阻燃、抗静电和表面耐磨等优点,是理想的立井安全设施。
主要构件分解说明:
a.大梁、小梁:为拉挤型工字钢或槽钢,也可是钢材与玻璃钢复合制品,是整个装备受力的部位,是固定平台连接栅栏板的主要支架,是井筒与梯子间装备连接的主要支撑中点,也是小梁的依附点。
b.牛腿支座:该部件主要是梯子梁与井壁的连接纽带,是通过锚杆紧密与井壁结合,是整个梯子间的着力点,该部件是钢板成型)与玻璃钢复合而成。
c.平台:使用方材50*20或矩型管材150*50-10、管材φ26-φ16、棒材φ16,按图纸设计组接成型。
d.栅栏:使用方材40*20、管材φ26-φ16、棒材φ16,按图纸设计组接成型。
e.梯子:梯子架型材:方材100*30、方材95*25-φ16、管材φ26-φ16、棒材φ16,按图纸设计组接成型。
f.托钩、拉钩:该部件是钢芯经过除锈的复合玻璃钢制品,是用于栅栏上、下端与大梁(或小梁)相连接的构件。
g.紧固件:该部件是规格不一的螺栓及非标异型件,主要作用是正面栅栏与侧面栅栏的连接,梯子与平台、小梁的连接,栅栏、钩子、小梁、平台的连接,小梁与牛腿、井壁的连接,钩子与大梁、栅栏的连接,是经热浸镀锌防腐处理的金属构件。
五、拉挤制品的物理性能:
性能 |
型材 |
棒材1 |
棒材2 |
||||||
1 |
2 |
3 |
4 |
||||||
材料组成 |
毡 无捻粗纱 树脂 |
(%) (%) (%) |
20 32 48 |
10 47 43 |
19 30 51 |
10 41 49 |
55-70
|
50-80
|
|
拉伸强度 |
σL(MPa) |
362 |
521 |
366 |
413 |
600-1000 |
560-1300 |
||
|
σT(MPa) |
70 |
39 |
75 |
33 |
|
|
||
拉伸弹性模量 |
EL(GPa) |
22 |
27.7 |
22.5 |
24.5 |
25-40 |
24-42 |
||
|
ET(GPa) |
7.1 |
5.4 |
5.0 |
5.2 |
|
|
||
弯曲强度 |
σfL(MPa) |
274 |
460 |
237 |
421 |
700-1200 |
600-1300 |
||
|
σfT(MPa) |
176 |
100 |
174 |
75 |
|
|
||
弯曲弹性模量 |
EfL(GPa) |
9.2 |
15.7 |
9.6 |
13.9 |
25-40 |
24-42 |
||
|
EfT(GPa) |
7.4 |
8.2 |
8.3 |
7.6 |
|
|
||
压缩强度 |
σL(MPa) |
304 |
547 |
425 |
539 |
400-600 |
400-650 |
||
|
σT(MPa) |
108 |
129 |
148 |
123 |
|
|
||
剪切强度 |
τLn(MPa) |
154 |
176 |
154 |
145 |
|
|
||
|
τTn(MPa) |
52 |
48 |
62 |
52 |
|
|
六、拉挤玻璃钢梯子间的基本原理及生产工艺
矿山用井筒装备构件栅栏、梯子、平台等构件,目前大部分采用钢芯边框为骨架外包玻璃钢结构,通过金属模具加压成型,在钢材表面外覆玻璃钢,此产品表面粗糙;钢芯除锈处理不好,易钢玻分离;机械强远低于拉挤工艺生产的产品,钢材比重大,构件笨重;生产效率不高等弊病,模压玻璃钢梯子逐渐会被拉挤型玻璃钢梯子间取代。
1.主要原材料的选择
为了保证立井梯子间玻璃钢复合材料的产品质量,在选择原材料时必须高标准要求。
1.1 无碱玻璃纤维纱(布)
我们选用的无碱玻璃纤维纱(布)是作为增强材料,其含碱量为0.5%。
1.2 拉挤专用树脂
乙烯基酯环氧阻燃树脂树脂作为粘结材料,具有刚性好、强度高、耐化学性、耐气候性能好等特点。
1.3 碳素型钢
为增强梯子间大小梁、托架、牛脚等复合材料的刚性,提高弹性模数、增强抗剪切强度等技术性能,制作产品时预埋不同型号的型钢(钢板)作为骨架。
1.4 阻燃剂和抗静电剂
为了解决易燃和静电的问题,我们在制作产品时加入30%的阻燃剂和5%抗静电剂,使之达到GB16413-2009标准的要求。

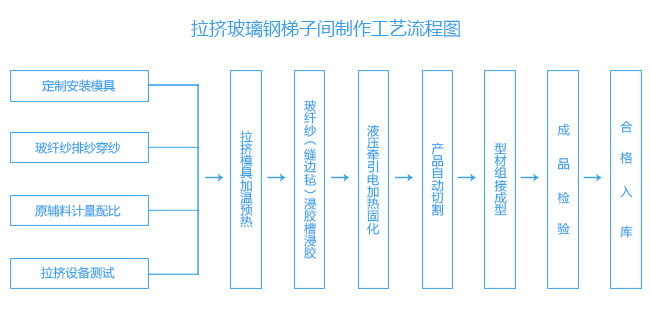

2.生产工艺
我公司生产的拉挤型玻璃钢梯子间,采用国内的8吨、15吨液压往复式拉挤机,使用的乙烯基酯环氧阻燃树脂、无碱玻纤纱、多层无碱缝边毡为原料,经拉挤模具三段式中温固化,一次性拉挤成型。按图纸下料组接成图纸规定样式,使用环氧树脂粘结牢固及使用销钉固定,进行产品检验,合格后入库待发。
七、拉挤玻璃钢梯子间使用标准:
《煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则》
(MT 113-2005)
《玻璃纤维增强塑料拉伸性能试验规范》(GB1447-2005)
《玻璃纤维增强塑料压缩性能试验规范》(GB1448-2005)
《玻璃纤维增强塑料弯曲性能试验规范》(GB1449-2005)
《煤矿井下用玻璃钢安全检验规范》(GB16413-2009)
《煤矿立井井筒装备防腐技术规范》MT/T5017-96
《煤矿立井井筒及硐室设计规范》GB50384-2007
